日本色差计CM-2300D外部结构

日本CM-2300D是目前市场上使用比较广泛的一款色差计，这款仪器测量精度高操作使用比较简便，并且支持多种语言的选择。

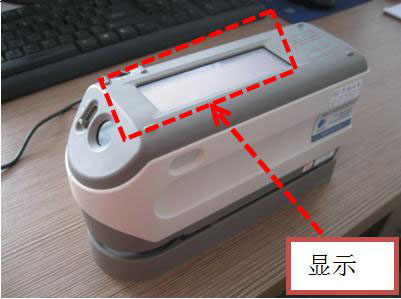

1.上图就是一台日本CM-2300D色差计，这款仪器是分光型，测量方便精度高。

2.红框区域为该仪器的显示屏幕，这款仪器目前不是彩屏的。

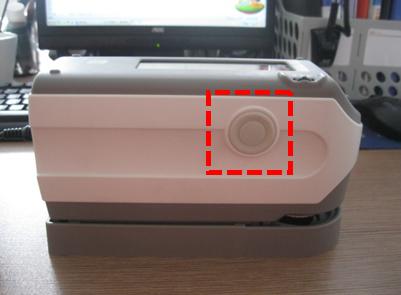

1.此零件为色差仪的菜单键，使用滑轮形式来控制和选择测量项目和设置。

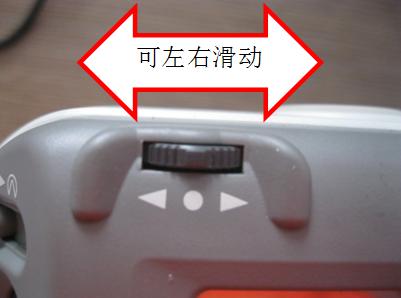

2.在选择时左右移动确定所需选项。

3.最后在要配置的选项下按下滑轮。

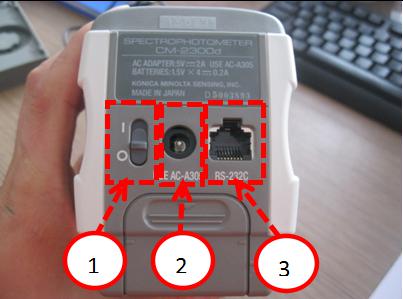

1.图上红色区域是色差计的开开、适配器插口以及数据输出输入USB接口。

2.是这款仪器的开关键，向上搬去位置“I”表示开，向下搬去位置“I”表示关。

3.‚是电源AC适配器终端插口，当测量需要连接电源使用时就把适配器插头一端连接在这里。

4.外部数据输出端：这里主要是USB连接口，把RS-232C电缆或打印机电缆连接到这个终端。

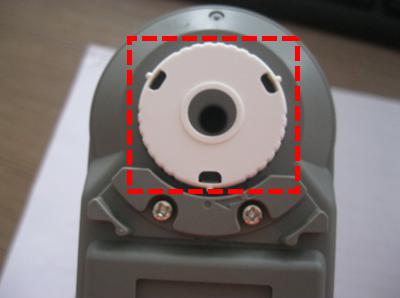

1.测量遮光框，用于根据被测物体的转化照明区域。（PS这款色差仪的测量口径为8mm）

警告：底部两颗螺丝请勿拆卸

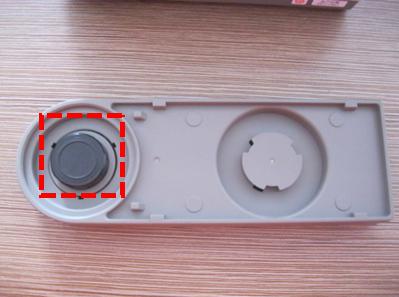

1.这整个配件是矫正白板，红框所在区域是白板的保护罩，里面就是白板。

2.白板保护罩的作用是保证白板存储是不会被污染失效。

3.整个架子可用作贮存CM-2300D的平台。

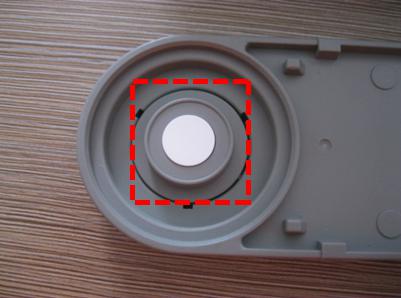

1.这个就是保护罩取下后，色差计CM-2300D的矫正白板，用于校正仪器的精确性。

提醒！每次使用完后都必须用保护罩盖起来，以防止白色污染失效，污染后白板校正不在有效。

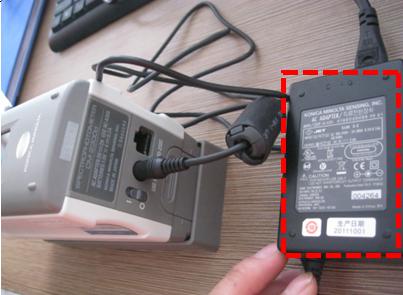

1.电源适配器：AC-A17

输入：电压100-240VAC（50-60赫兹）

输出：电压5Vdc 电流2.8A（最大）

提醒！在使用此适配器时请取出电池盒内的电池。

1.测量按钮：测量键 按下这个按钮可进行校正和测量

提醒！当设定测量条件或允拒收时，这个按钮可以用作“撤销"按钮来回到上一级的项目。

上述所说的就是整个CM-2300D色差计的所有外部结构，整体来看这款并不复杂，操作起来也比较简单，但是这个是日本非常经典一款的分光色差计之一，内部结构式十分复杂和成熟的。
