GB 17381-2020视觉航标表面色规定

航标作为航海中的重要设施，其表面色规定对于船只的安全导航具有重要意义。合适的色标能够帮助船只快速识别航标，避免碰撞，提高航海安全。本文国根据《GB 17381-2020》简单介绍了视觉航标表面色的规定

一般规定

1. 视觉航标表面色的构成及涂色方法应符合GB 4696 和 GB 5863的规定。

2. 表面色的色品范围应采用标准照明体D6s，45"法线（45/0）的几何条件及2?视场测定。

3. 视觉航标表面色分普通表面色、荧光色和逆反射色三类，采用的颜色有红、黄、绿、蓝、白、黑六种颜色，颜色的色品范围应以在色品图上与相邻颜色之间的界线确定。

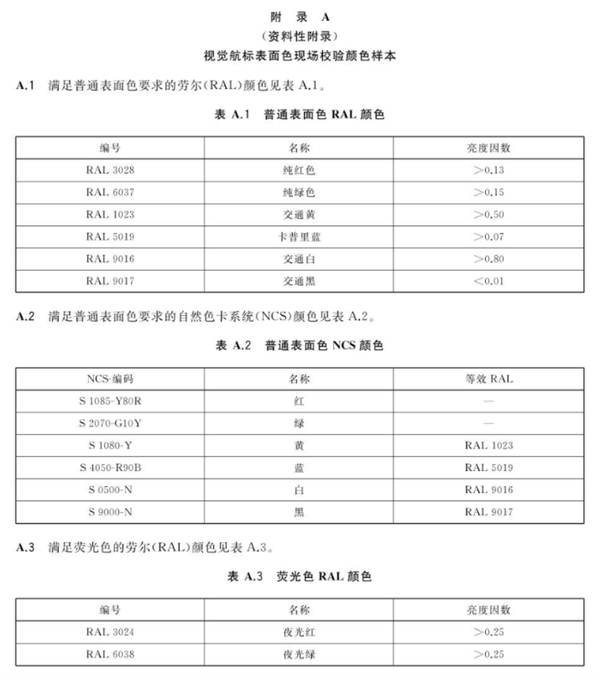

4. 视觉航标表面色现场校验时的颜色样本参见附录A。

表面色

1普通表面色

1.1色品范围

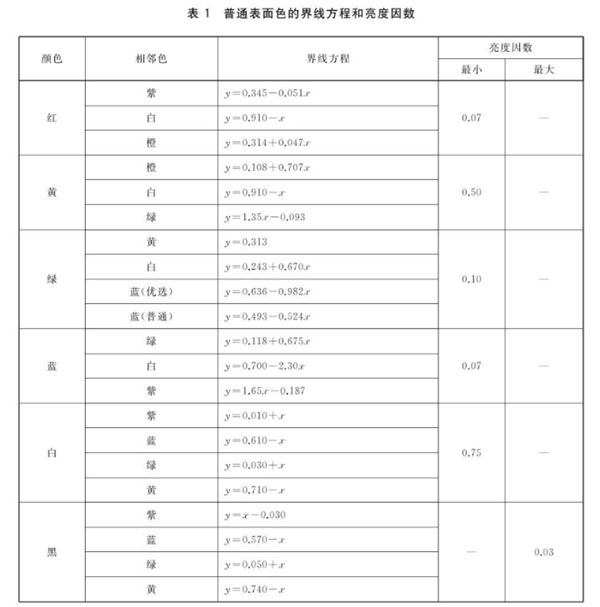

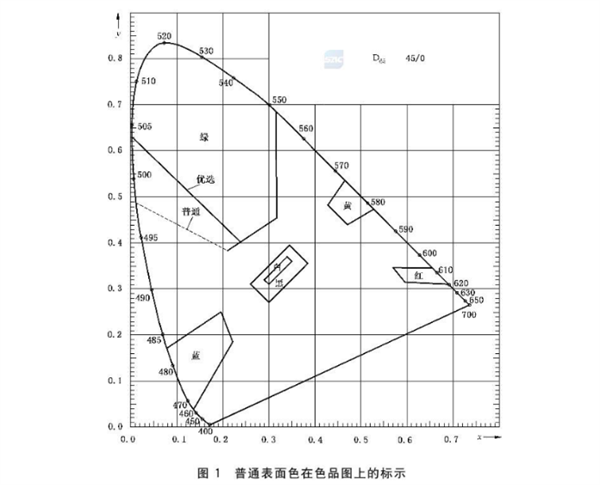

普通表面色的色品范围的界线方程和亮度因数规定见表1，色品区域的交点坐标见表2。普通表面色在色品图上的标示见图1，其中心、y分别表示色坐标中的横轴坐标与纵轴坐标。

1.2亮度因数

表1中的亮度因数是视觉航标在各自的色品区域内应达到的最小值（红、黄、绿、蓝和白）或最大值（黑）。

2荧光色

2.1色品范围

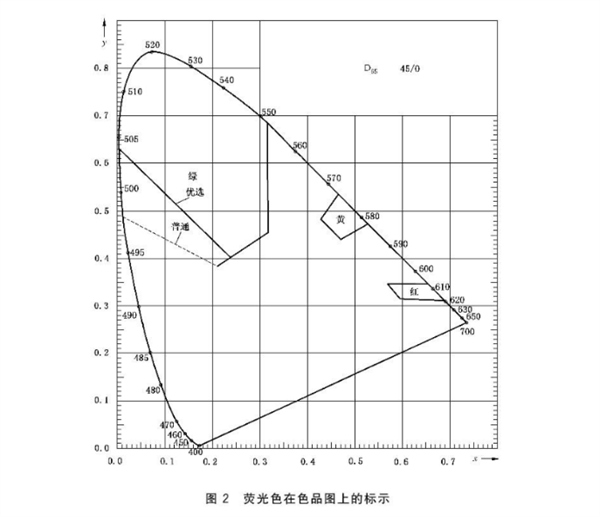

荧光色的色品范围的界线方程和亮度因数规定见表3，色品区域的交点坐标见表4。荧光色在色品图上的标示见图2。

2.2亮度因数

表3所列的亮度因数是视觉航标在各自的色品区域内应达到的最小值。

3逆反射色

逆反射色有红、黄、绿、白四种颜色，各种颜色的界线方程和交点坐标参照表1和表2，逆反射色在色品图上的标示见图1。
