色差的测试方法和步骤

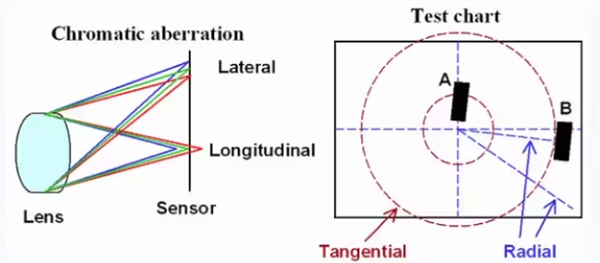

色差最佳测量位置是被拍摄图像的侧面或角落的（近）切向边缘，切向曲线和径向线（相差90度）如边缘B（下图），在径向边缘上却是不可测的，如A（下图）。

色差测试方法

测试横向色差的最佳位置是测试卡的左右两边边缘位置的近垂直边缘。在上面的测试图说明中以酒红色和蓝色显示。所以，正印推荐使用SFR测试卡进行测试分析（典型的SFR边缘相对于垂直和水平的角度在3到7度之间），对测试色差效果要好得多。

针对横向色差（CA）测试，我们可以选择合适的图像测试卡，以此评估一个成像系统的CA值，具体可以参考CA这一客观指标。在标准图像质量实验室内，拍摄专业的测试卡，通过软件分析得到数据结果。表明横向色差的严重程度。

常见的测试卡为ISO 12233:2000测试卡，SFRplus测试卡和eSFR-ISO测试卡。对于这几种图卡的分析，不推荐使用ISO 12233:2000测试卡来测试，因为老版的ISO 12233:2000测试卡的测试边缘（斜边）数量非常有限。所以我们推荐使用点状图测试卡、SFRplus测试卡或eSFR-ISO测试卡（有多种尺寸和介质可供选择）测试分析。

色差的测试步骤

1、设备选用：

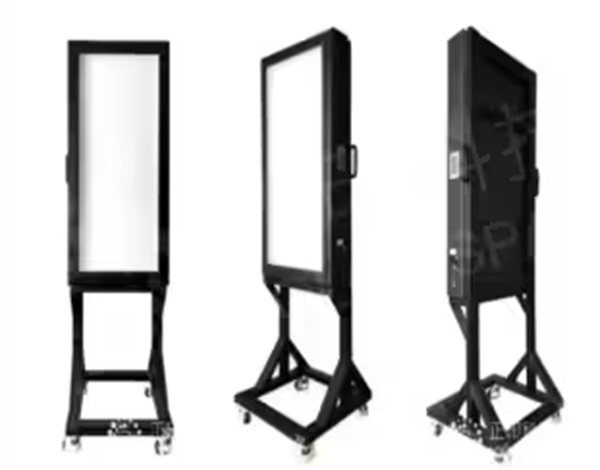

LE007反射面光源、点状图测试卡

2、将点状图测试卡吸附在中性灰背板上，左右居中、水平平齐；

3、调整光源色温及亮度等级到目标值（推荐6500K，1000Lux），并保证测试卡表面均匀性达到90%以上；

4、将设备固定在夹具中，需检查设备镜头有无脏污，若有则需使用镜布进行擦拭，若镜头损坏则需更换设备；

5、将三脚架、云台调平，调整画面，确保图像在包含不少于20×15点的情况下，镜头表面和图卡表面相对平行且画面上下、左右对称；

6、使用激光测距仪测量摄像头到测试卡的距离，并记录；

7、拍摄时，先进行镜头遮挡，重新触发3A，等画面稳定后进行拍摄。建议拍摄3张样本图像。
