色差仪的不同明度的a*b*图分析

我们知道孟塞尔是目前色差仪的研发生产的基础，我们在过去很多年色度学上颜色的测量和分析都是已孟塞尔为基础的。这里我们根据孟塞尔系统特点分析不同明度下a*b*特点。

从“孟塞尔新标系统颜色样品的CIE1931色度坐标（Yxy）”的各种明度数据，将色度坐标Y，x，y转化成L*、a*、b*值。我们去孟塞尔系统中十个主要的色相红、黄红、黄、绿黄、绿、蓝绿、蓝、紫蓝、紫、红紫中的5.0和10.0值，在a*b*上画出20条等色相线。由于我们在实验中使用的数据值是等色相线和等彩度线的交点处值，所以可以可将等彩度值连接为等彩度圈中，如下如1~3所示。图中等彩度圈最内圈的彩度值为2，外面彩度圈依次加2。

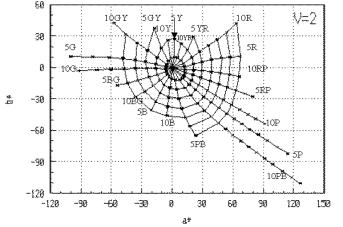

图1

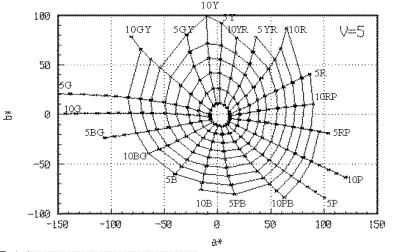

图2

图3

我们分析实验中得出这些明度网站分析图1~3可以看出以下内容：

1、加入是理想的CIE Lab颜色空间是非常均匀的，那么等彩度圈应是以中心a*=0，b*=0处为圆心的一系列同心圆。但是从上图1~3可以看出a*b*都是偏离圆心的，在低彩度偏离比较轻，随着彩度变深偏离的越严重，甚至有一些都出现了尖点。尤其是H=10Y附近偏离最严重。

由于各彩度圈之间的彩度相差为2，若CIE LAB是理想均匀的，图中各等彩度圈之间的间隔也应是相等的。但是从各个图上可以看出，随着彩度的增加，等彩度圈之间的间隔距离也有所变化，在H=5YR到H=5GY色相之间增加明显。

从这段分析我们就可以知道，CIE LAB颜色空间在心理色相h*上是不均匀的，当然这是孟塞尔系统进行比较的。

2、如果CIE LAB是理想均匀的空间，那么图中的等色相线应该是从中心a*=0和b*=0 点发出的射线（直线），且各射线间的夹角也应相等。但是我们从上图不难看出现在个等色相线并不是直线，而是偏离直线的曲线，等色相线彩度越大，弯曲程度约严重，其中以H=10R、H=5YR、H=5GY、H=10GY、H=5G、H=5PB、H=10PB、H=5P等色相线弯曲尤为严重。从图中我们也可以清晰的看出中明度的色相线明显比低明度的色相线弯曲的严重。另一方面等色相线之间的夹角也不相等，尤其从色相H=10Y到H=5G和从H=10B到H=5P之间，各夹角明显 比其它色相线之间的夹角大。

3、以上分析说明，CIE LAB颜色空间在心理色相h分布上（和孟塞尔系统比较）是不均匀的。
③ 从不同明度a*b*图上的H-C曲线分析可以看出，各色相线也偏离了a*、b*坐标所代表的颜色。色度坐标+a*代表的是红色，但等色相线H=5R并没有在+a*附近，而是分布在远离+a*的上方，接近+a的色相是10RP；色度坐标-b*代表的是蓝色，但等色相线H=5B也没有在-b*附近，接近-b*的色相是10B。只有等色相线5Y在色度坐标+b*附近，与色度坐标所表达的黄色基本一致。由于一些代表色相偏离了a*、b*坐标所代表的颜色，就造成了a*b*色度图不能准确地反映出颜色的色相，给a*、b*值的分析和颜色的校正带来了困难。
