色差仪的三维数据分析图

色差仪的测量很重要，色差仪测量结果的数据分析更重要。这个结果才是我们需要的色彩管理数据值，所以如何正确分析色差仪测量结果数据值是需要掌握的。

色差仪的色彩数据其实分析的方式有很多种，根据行业的不同分析色彩数据时需要方式也不同，现在仪器市场为了更好的满足客户需求也充分考虑到这一点，基本上现在市面上流通的色差仪都是就有多种分析方式的。

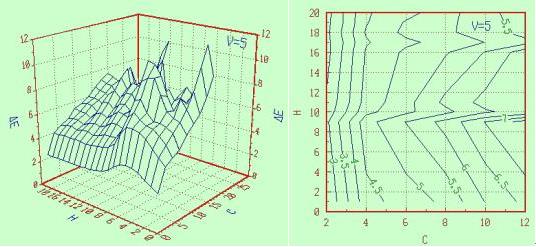

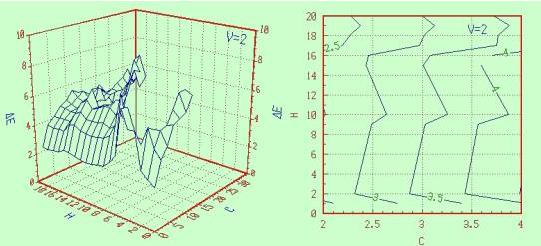

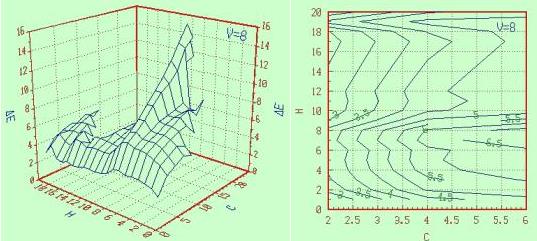

色差仪的数据分析首先要了解一下三维图和等值线图，三维图和等值线图如图1、2、3所示。图中彩度C轴上所标的数值为对应的孟塞尔彩度；色相H轴上从1到20为各色相，20个色相依次为5R、10R、5YR、10YR、5Y、10Y、5GY、10GY、5G、10G、5BG、10BG、5B、10B、5PB、10PB、5P、10P、5RP、10RP；色差ΔE ab为各色样点与周围相邻点间色差的平均值。在等值线图上，每条等值线上所标的数据为各等值线的色差值ΔE ab。

色差仪的理想均匀空间相邻点间的色差均应相等，而各三维图中，色差三维曲面并不是平行于H-V底面的平面，随着彩度的增加，色差值也相应地增加，各色相中随彩度增加时其色差增加的程度也不尽相同。综合各三维图分析，在7、8、9色相线，即H=5GY、H=10GY、H=5G色相线附近色差增加明显，特别是高明度区域。在等值线图上随着彩度的增加等值线值也增大，表明色差值随彩度的升高而增大；而中低明度图的等值线线数较少且线线间隔较大，这表明低明度下色差随彩度增加的程度比高明度下的小。而在高明度等值线图中，色相8、9、10附近，色差等值线几乎垂直于色相轴且分布很密，这表明色差对该色相反应很大，该色相的颜色宽容量较大。



色差仪的各明度a b 图中的H-C曲线和三维图及等值线图分析可以看出，色差比较大的区域是在高明度图中从色相H=5GY到H=5G色相线之间的区域，并且在中高彩度区，即 C=14、16、18的彩度圈内，表现在心理色度坐标上范围为a 值从-30到-100之间，b 值从30 到100之间，其中色差值最大点（ΔE ab平均为11左右）是在H=10GY和C=20（或a =-90，b =80）的交点附近；色差最小值区域（ΔE ab不超过4）是低彩度C=2区域，即a b 图中的原点附近，色差值最小点（ΔE ab平均为2.5左右）在H=10PB和C=2（或a =10，b = -10）的交点附近。最大与最小色差值之比达4倍以上，说明CIE LAB颜色空间不是理想的均匀的颜色空间。

CIE标准色度学系统是色差仪对色彩进行定量描述的基础。CIE RGB系统具有真实的三原色，但系统具有负值；CIE XYZ系统消除了负刺激值，其xy色度图在对色域的描述上有重要的地位，然而该系统具有较大的不均匀性；CIE LAB是CIE推荐的均匀颜色空间，其均匀性已有很大的改善，该系统与设备无关，色度值和明度值（阶调）可以独立调节，而且当颜色的色差大于视觉的识别阈限（恰可察觉）而又小于孟塞尔系统中相邻两级的色差时，能较好地反映物体色的心理感受效果。
