使用和了解精密色差计的人们都知道精密色差计的实现离不开色度系统,这种规定色彩数据形成原则的系统是有CIE(国际照明委员会)为了更为规范的使用和分析光学仪器而推出一种通用型原则。没有规矩不成方圆精密色差计的使用也是如此为了更好的使用精密色差计这些通用型的规范规则是必须具备的。
根据CIE不同时间推出的色度系统,可以分为CIE1931XYZ色度系统和CIE1964XYZ色度系统,从时间可以看出后面的要比前面规定的晚,也就是这款精密色差计色彩空间是在前一款精密色差计色彩空间之上形成的,那么它一定要比前一款更为适合色彩精密色差计的使用。
CIE1931XYZ色度学系统
a.建立。用精密色差计的假想的三原色X,Y,Z,X代表R,Y代表G ,Z代表B,解决了RGB精密色差计颜色空间系统中负值问题。通过麦克斯韦转化为直角三角形。如图2所示。
b.系统评价。成功的解决了负值;马蹄形曲线包含在一个直角三角形中。不足之处是精密色差计的CIE光谱三刺激值数据适用于2°视场的中央视觉观察条件(视场范围1°~ 4°),当大于4°视场范围精密色差计无法准确表达颜色。
CIE1964 XYZ色度学系统
a.建立系统的为适应大于10 °视场的色度测量,精密色差计的CIE1964XYZ又规定了补充色度学系统。该系统建立的思想与CIE1931 XYZ基本相同,只是视场作用范围扩大到1°~10°范围。如图3所示。

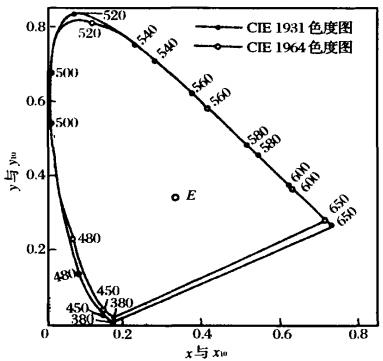

CIE 1964色度图与CIE1931色度图的比较
b.成功之处是将视场范围扩大了,精密色差计能比较全面表示颜色;缺陷是颜色空间是不均匀的,即空间中相同的距离带来的视觉差异是不相同,影响到精密色差计颜色匹配和色彩复制的准确性。这主要是人眼存在颜色宽容量的现象。所以要引入一个空间使空间几何距离大小能代表的色差与视觉的色差效果成正比的CI E1960UCS色度图。
